维氏硬度计
您的位置: 首页 > 仪器应用 > 维氏硬度计
OU2560S型显微维氏硬度计
发布时间:2024-10-12浏览次数:90

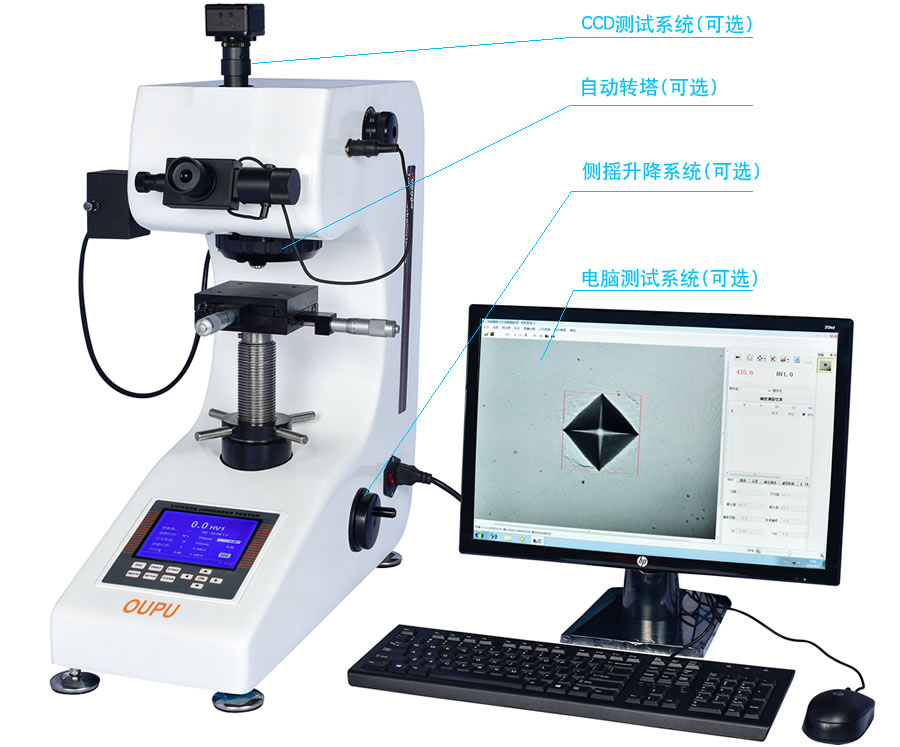

可选装自动转塔配置(OU2560SZ)


一、产品概述

OU2560S型数显显微硬度计是光机电一体化的高新技术产品,该仪器造型新颖、美观,而且它具有良好的可靠性,可操作性和直观性,是显微硬度计的升级换代产品。
该机采用计算机软件编程,高倍率光学测量系统,光学传感等技术,通过软键输入,能调节测量光源的强弱,选择维氏和克氏试验方法、保持时间,文件号与储存等,并提供了各种硬度值的转换表以供参考,在LCD大屏幕显示屏上能显示试验方法、试验力;测量压痕长度、硬度值、试验力保持时间,测量次数并能键入年、月、日期,试验结果和数据处理等,通过打印机输出。
硬度计可配摄影装置,能对所测压痕和材料金相组织进行拍摄,适用于测量微小、簿形试件、表面渗镀层等试件的显微硬度和测定玻璃、陶瓷、玛瑙、宝石等脆性材料的显微硬度,是科研机构、企业及质检部门进行研究和检测的理想的硬度测试仪器 。

二、主要特点

· 8位旋钮,试验力选择范围:10gf-1Kgf
· 光学系统:电子目镜
· 目镜拥有10X放大率
· 高品质物镜,使观察获得最大舒适性
· 垂直LED照明
· 可调光学路径
· 双通道光学系统
· 测量确认键,安装于电子目镜
· 手动切换压头和物镜
· 测试的硬度值,自动计算,自动显示
· 测试点自动定位精确
· 根据不同的材料可选择硬度间的转换对照
· 采用可调冷光源测量系统等
· HV和HK硬度标尺的选择
· 可选高清CCD摄像头系统,可在售前或售后安装

三、适用范围

· 热处理、渗碳层、陶瓷、钢、有色金属
· 薄板、金属薄片、电镀层、微小试件
· 氮化层、渗碳层和淬火硬化层梯度测量
· 适用于平行平面和微小零件及超薄零件的精密维氏硬度测量

四、主要技术参数

测量范围
5-3000HV
试验力
10gf、25gf、 50gf、100gf、200gf、300gf、500gf、1kgf
   0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
标尺转换
HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
试验力施加方法
自动加卸试验力
显示
保持时间(秒),硬度值
试验力选择
外置式选力旋钮,试验力自动显示在LCD屏上
物镜放大倍数
10×,40×
光通道
双光通道(目镜及CCD摄象通道)
光学系统
1、自动数字式编码器;
2、总放大倍数(μm):100×(观察), 400×(测量);
3、测量范围(μm):  200;
4、分辨率(μm):    0.01
保荷时间
5-60S
压头物镜转换
手动 (可选装自动转塔配置OU2561Z)
最小分辨率
0.01μm
D1\D2值输入
自动
硬度读取
大屏幕LCD读取
数据输出
内置打印机,RS232接口
试件最大高度
110mm
压头中心至机壁距离
85mm
主机重量
35Kg
电源
AC220V/50/60Hz
外型尺寸
540×200×530mm(长×宽×高)
执行标准
ISO 6507、ASTM E384、JIS Z2244、GB/T 4340.2
X-Y试台
尺寸:100×100 mm、最大移动: 25×25mm、分辨率: 0.01mm
标准配件
1.主机(显微维氏压头一只,10X、40X物镜各一只)、2.试台、砝码、显微镜附件箱、3.砝码 6只、 4.砝码杆     1个、
5.十字工作台 1个、 6.薄片夹持台 1个、7.平口夹持台 1个、8.细丝夹持台 1个、9.水平仪     1个、10.螺丝批     2把、
11.水平调节螺钉 4只、12.外接电源线 1根、13.10×数显测微目镜    1只、14.显微维氏硬度块    2块(HV1、HV0.2各一块)
15.保险丝(1 A)2个、16.产品合格证 1份、17.产品使用说明书     1份、18.防尘罩     1只
选配件
CCD摄像测量系统,努氏压头

备注:
可选配侧摇升降系统,使升降系统更加稳定精准。
可选配内置打印机,测量数据一键打印,也可上传电脑。
可选配硬度计测量软件,消除人为误差,电脑操作,提高效率,精度更加精准。

五、型号选型表

型号
OU2560
OU2560S
OU2560C
OU2560J
OU2560Q
主要功能
常规显微硬度计
自动转塔(可选)
       打印机(可选)
       测摇升降(可选)
       测试系统(可选)

数显显微硬度计

自动输入对角线长度

大屏显示
       自动转塔(可选)
         打印机(可选)
         测摇升降(可选)
         测试系统(可选)

触屏显微硬度计

7寸彩色触摸屏

自动输入对角线长度

自动校准误差
       自动转塔(可选)
         打印机(可选)
         测摇升降(可选)
         测试系统(可选)

数显集成显微硬度计

自动输入对角线长度

工业平板电脑一体

自动转塔
       打印机
       测摇升降
       测试系统

全自动显微硬度计

7寸彩色触摸屏

自动输入对角线长度

自动校准误差

自动转塔
       XYZ自动调节
       打印机
       测摇升降
       测试系统

测量范围
5-3000HV
试验力
10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf
0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
硬度标尺
HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
单位转换
布氏、洛氏、努氏

布氏、洛氏、努氏

(主界面可同时显示4个转换标尺,并可切换:ASTM、ISO、JJG标准)

标尺转换
HK努氏
加载控制
自动加载、自动保持、自动卸载
试验力保持时间
5-60s
试验力选择
外置式选力旋钮,试验力自动显示在LCD屏上
物镜放大倍数
10×、40×
光通道
双光通道(目镜及CCD摄象通道)
对角线长度输入
手动
自动
自动
自动
自动
光学系统分辨率
0.25μm
0.0625μm
0.0625μm
0.0625μm
0.0625μm
硬度显示
LCD屏
LCD大屏
7寸液晶触摸屏
工业平板电脑
7寸液晶触摸屏
语言切换
×
×
中英文系统
中英文系统
中英文系统
误差修正
×
×
合格判定
×
×
光学系统
总放大倍数(μm):100×(观察), 400×(测量); 测量范围(μm):  200;
XY试台
尺寸100×100mm、行程范围:25×25mm、最小读数:0.01 mm
试件最大高度
110mm
压头中心至机壁距离
85mm
电源
AC220V/50/60Hz
重量
35kg
外型尺寸
540×200×530mm(长×宽×高)
