  • OU2530型维氏硬度计

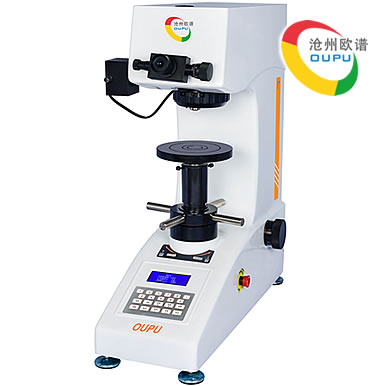

OU2530型维氏硬度计

  • 产品描述:OU2530型维氏硬度计是基本型的显微硬度计,该机采用LCD显示屏,通过操作面板可对硬度标尺HV或HK各档试验力、保荷时间进行选择,光学测量系统。通过面板的键入能调节测量光源的强弱,并能显示试验力值和保持时间等,使用方便,操作时可将目镜测得的D1、D2值直接输入后,硬度值即在LCD显示屏上直接显示,测量精度高。
立即咨询
全国热线0317-3038768

详情介绍

可选配自动转塔配置(OU2530Z)


一、产品概述

OU2530型维氏硬度计是光机电一体化的高新技术产品,该硬度计造型新颖,具有良好的可靠性、可操作性和重复性,是测试维氏硬度的理想产品。该机采用计算机软件编程,光学测量系统。通过软键输入,可选择维氏和努氏硬度的测量、能调节测量光源的强弱,能选择保荷时间,在LCD显示屏上能显示试验方法、试验力,通过面板输入测量压痕对角线长度、屏幕直接读出硬度值,简便了查表的繁琐。使用方便,测量精度高。

二、主要特点

1、 高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
2、 工业显示屏上可直观显示硬度值,换算硬度,试验方法,试验力,保荷时间,测量次数,试验过程直观明了;
3、 铸铝壳体一次成型,结构稳定不变形,汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
4、 我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;
5、 OU2530Z型可实现:观察—测试—测量的位置切换由自动转塔完成

三、适用范围

· 黑色金属、有色金属、IC薄片、表面涂层、层压金属;
· 玻璃、陶瓷、玛瑙、宝石、薄塑料等;
· 碳化层和淬火硬化层的深度及梯度的硬度测试。

四、主要技术参数

测量范围
5-3000HV
试验力
1kgf、3kgf、5kgf、10kgf、20kgf、30kgf
9.8N、29.4N、49N、98N、196N、294N
硬度符号
HV1、HV3、HV5、HV10、HV20、HV30
显示
自动读数菜单显示5位数的硬度值;
   4位数的对角线长度(D1,D2)试验力,保持时间,测试次数,返回
光学系统
物镜:10X、20X(可定制40X)、目镜:10X
总放大倍数:100X、200X
测量范围:800μm、400μm
分辨率:1μm、0.5μm
试验力保持时间
1~99s
试件最大高度
165mm
压头中心到外壁距离
130mm
压头物镜切换
手动 (可选配自动转塔配置OU2530Z)
加荷控制
自动(加荷、保荷、卸荷)
数据输出
预留内置微型打印机接口,(RS232串行接口),可选配安装
执行标准
ISO 6507、ASTM E92、JIS Z2244、GB/T 4340.2
主机重量
42Kg
电源
AC220V/50/60Hz
外型尺寸
585×200×630mm(长×宽×高)
标准配置
主机 1台、砝码 3只、大平试台 1只、中平试台 1只、V形试台 1只、水平调节螺钉 4只、
电源线 1根、10X测微目镜 1只、维氏硬度块 2块、备用保险丝 2只、产品资料 1份
可选附件
XY工作台,CCD测量系统


五、型号选型表

型号

OU2505/10

OU2530/50

OU2505S/10S

OU2530S/50S

OU2505C/10C

OU2530C/50C

OU2505J/10J

OU2530J/50J

OU2505Q/10Q

OU2530Q/50Q

主要功能
常规维氏硬度计
自动转塔(可选)
打印机(可选)
测摇升降(可选)
测试系统(可选)

数显维氏硬度计

自动输入对角线长度

大屏显示

自动转塔(可选)
打印机(可选)
测摇升降(可选)
测试系统(可选)

触屏维氏硬度计

7寸彩色触摸屏

自动输入对角线长度

自动校准误差

自动转塔(可选)
打印机(可选)
测摇升降(可选)
测试系统(可选)

数显集成维氏硬度计

自动输入对角线长度

工业平板电脑一体

自动转塔
打印机
测摇升降
测试系统

全自动维氏硬度计

7寸彩色触摸屏

自动输入对角线长度

自动校准误差

自动转塔
XYZ自动调节
打印机
测摇升降
测试系统

测量范围
5-3000HV
试验力

OU2505/05S/05C/05J/05Q : 0.3、0.5、1.0、2.0、3.0、5.0kgf

OU2510/10S/10C/10J/10Q : 0.3、0.5、1.0、3.0、5.0、10.0kgf
       OU2530/30S/30C/30J/30Q : 1.0、3.0、5.0、10.0、20.0、30.0kgf

OU2550/50S/50C/50J/50Q : 1.0、5.0、10.0、20.0、30.0、50.0kgf

硬度标尺

OU2505/05S/05C/05J/05Q : HV0.3、HV0.5、HV1、HV2、HV3、HV5

OU2510/10S/10C/10J/10Q : HV0.3、HV0.5、HV1、HV3、HV5、HV10
       OU2530/30S/30C/30J/30Q : HV1、HV3、HV5、HV10、HV20、HV30

OU2550/50S/50C/50J/50Q :HV1、HV5、HV10、HV20、HV30、HV50

单位转换
布氏、洛氏、努氏

布氏、洛氏、努氏

(主界面可同时显示4个转换标尺,并可切换:ASTM、ISO、JJG标准)

标尺转换
HK努氏
加载控制
自动加载、自动保持、自动卸载
试验力保持时间
5-60s
试验力选择
外置式选力旋钮,试验力自动显示在LCD屏上
物镜放大倍数
10×、20×
光通道
双光通道(目镜及CCD摄象通道)
对角线长度输入
手动
自动
自动
自动
自动
光学系统分辨率
0.5μm
0.125μm
0.125μm
0.125μm
0.125μm
硬度显示
LCD屏
LCD大屏
7寸液晶触摸屏
工业平板电脑
7寸液晶触摸屏
语言切换
×
×
中英文系统
中英文系统
中英文系统
误差修正
×
×
合格判定
×
×
光学系统
总放大倍数(μm):100×(观察), 200×(测量); 测量范围(μm):400;
试件最大高度
165mm
压头中心至机壁距离
130mm
电源
AC220V/50/60Hz
外型尺寸
585×200×630mm(长×宽×高)
重量
45kg
